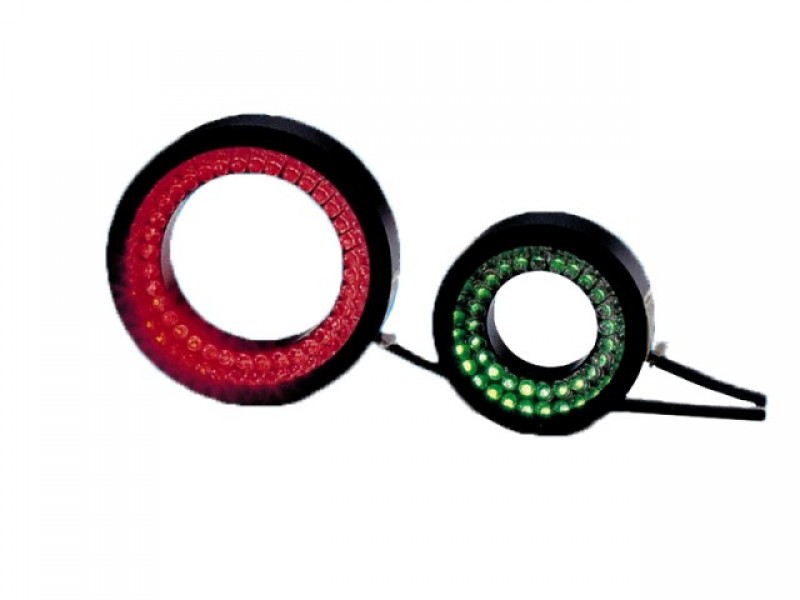

直接環型照明 (高角度)
商品類別：HAYASHI-REPIC
直接環型照明 (高角度)
檢測IC芯片上的印刷字符
檢測電路板上的零件
檢測塑料容器的底部
● 型號命名
HDR□□H□
□□ 內徑 H 高角度 □ 顏色 (紅、綠、藍、白)
● 特點
．紅光、白光、藍光、綠光，可依據工件選擇發光顏色
．環型內徑 ∅20mm、∅28mm、∅35mm、∅50mm、∅60mm
．在柔性板上配置LED，增加角度提高中心照度

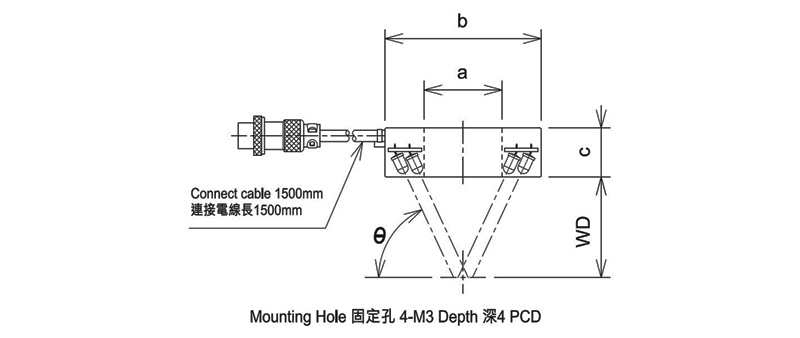

| 型號 | 出光色 | 尺寸 | 固定孔 4-M3 深4 PCD | 角度 | 工作距離 | ||
| a | b | c | θ | ||||
| HDR20H□ | 紅、白、藍、綠 | ∅20 | ∅42 | 18.0 | ∅28 | 65° | 27 |
| HDR28H□ | 紅、白、藍、綠 | ∅28 | ∅50 | 18.0 | ∅40 | 65° | 35 |
| HER35H□ | 紅、白、藍、綠 | ∅35 | ∅70 | 22.0 | ∅50 | 65° | 45 |
| HDR50H□ | 紅、白、藍、綠 | ∅50 | ∅85 | 22.0 | ∅60 | 65° | 63 |
| HDR60H□ | 紅、白、藍、綠 | ∅60 | ∅95 | 22.0 | ∅70 | 65° | 75 |
