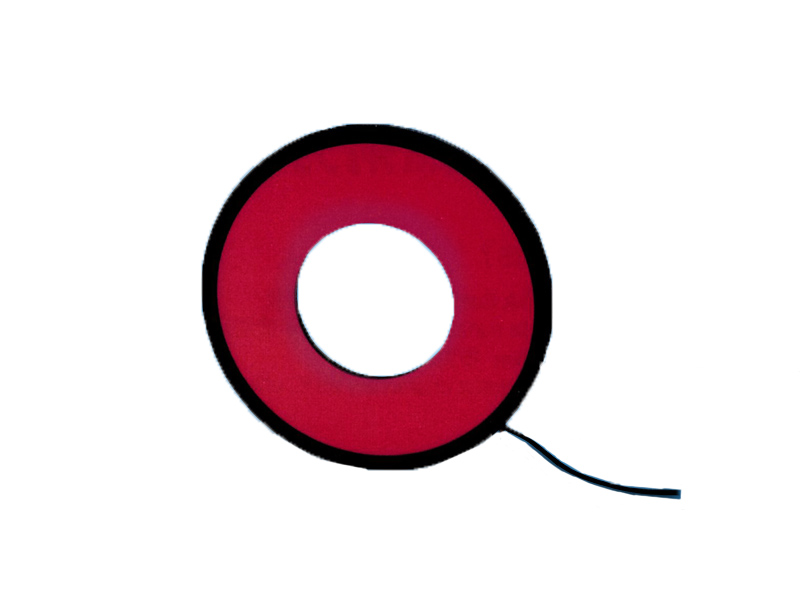

間接環型照明 (扁平照明)
商品類別：HAYASHI-REPIC
間接環型照射 (扁平照明)
檢測玻璃基板鏡面損傷
檢測不平坦表面的污漬
檢測晶片外部
檢測電路板上的零件
● 型號命名
HDR□□KF□
□□ 內徑 KF 間接扁平 □ 顏色 (紅、綠、藍、白)
● 特點
．紅光、白光、藍光、綠光，可依據工件選擇發光顏色
．環型內徑 ∅80mm、∅120mm
．使用間接光源，可向工件輸出均勻的照明亮度
．均勻照明大範圍工件
．對於高反射率的工件是有效的
| 型號 | 出光色 | 尺寸 | 固定孔 4-M3 深5 PCD | 發光面 | ||
| - | b | c | ||||
| HDR80KF□ | 紅、白、藍、綠 | ∅80 | ∅228 | 12 | ∅100 | ∅200 |
| HDR120KF□ | 紅、白、藍、綠 | ∅120 | ∅268 | 12 | ∅150 | ∅240 |

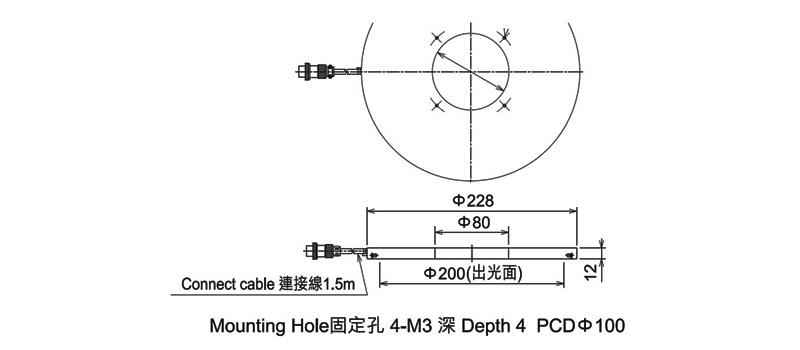

HDR80KF□

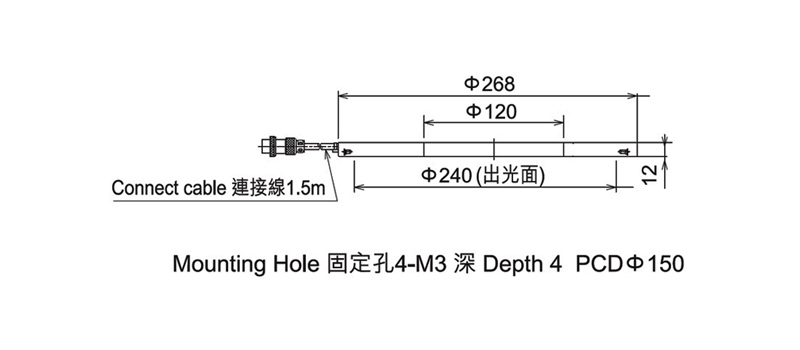

HDR120KF□
