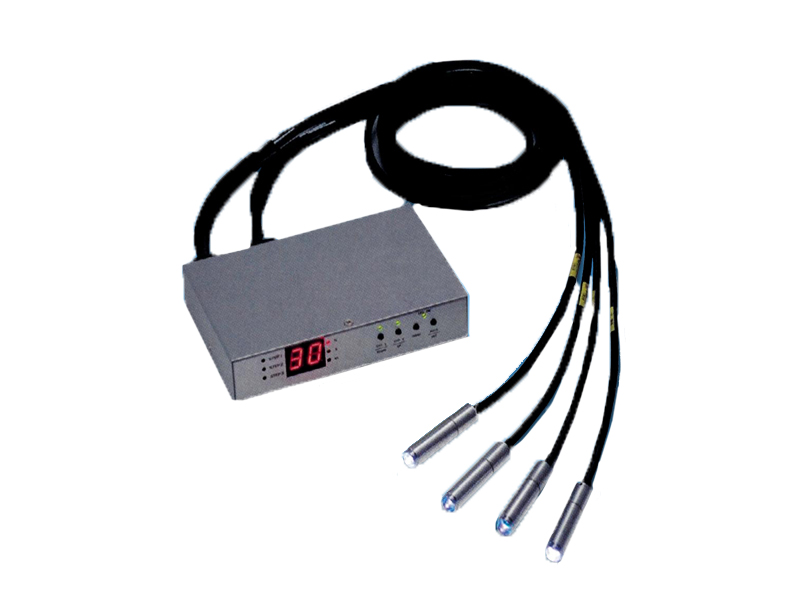

紫外線LED點光照明
商品類別：HAYASHI-REPIC
UV-LED Spot Lighting
紫外線膠固化
高度輸出紫外線照明
| 一般規格 | 365nm | 385nm |
| 紫外線強度 (1) | 14000mW/cm² | 15000mW/cm² |
| 最大波長 | 365±5nm | 385±5nm |
| LED 壽命 | 約20,000H | |
| 輸入電壓 | 9±0.5VDC | |
| 耗電量 (2) | 25W(最大值) | |
| 冷卻方式 | 自然冷卻 | |
| 使用溫度範圍 | +5°C~+35°C | |
| 使用濕度範圍 | 20%~80% (無結露) | |
| 安全規格 | IEC61010-1：2010 IEC62471：2006 Risk Group 3 IEC61326-1：2005 Group1 Class A | |
| 程控功能 | ||
| 前面板控制 | 手動/程序照射 | |
| 照射程序設置 (光量、時間、階段) | ||
| 累計照射時間顯示/重新設定 | ||
| 錯誤信號、壽命警告時間設定 | ||
| 外部控制 | 手動/程序照射 | |
| 錯誤/照射中信號輸出 | ||
| 通信控制 | 手動/程序照射 | |
| 照射程序設置 (光量、時間、階段) | ||
| 累計照射時間顯示/重新設定 | ||
| 錯誤信號 | ||
(1) HD3133-10□ 工作距離10mm的LED出光頭中心亮度參考值
(2) 4端光源同時驅動情況的最大耗電量
波長分佈
LED 控制器
| 型式 | 通信控制方式 | AC配器規格 |
| HD3133-230 | NA | 無AC配器規格 額定輸入：DC9V , 25W (EIAJ插頭規格) |
| HD3133-240 | USB 通信控制 | 無AC配器規格 額定輸入：DC9V , 25W (EIAJ插頭規格) |
| HD3133-250 | RS-232C 通信控制 | 無AC配器規格 額定輸入：DC9V , 25W (EIAJ插頭規格) |
| HD3133-260 | N/A | 日本 |
| HD3133-270 | USB 通信控制 | 日本 |
| HD3133-280 | RS-232C 通信控制 | 日本 |
| HD3133-290 | N/A | 歐洲 |
| HD3133-300 | USB 通信控制 | 歐洲 |
| HD3133-310 | RS-232C 通信控制 | 歐洲 |
| HD3133-320 | N/A | 泰國 |
| HD3133-330 | USB 通信控制 | 泰國 |
| HD3133-340 | RS-232C 通信控制 | 泰國 |
| HD3133-350 | N/A | 英國 |
| HD3133-360 | USB 通信控制 | 英國 |
| HD3133-370 | RS-232C 通信控制 | 英國 |
| HD3133-380 | N/A | 北美 |
| HD3133-390 | USB 通信控制 | 北美 |
| HD3133-400 | RS-232C 通信控制 | 北美 |
| HD3133-410 | N/A | 中國 |
| HD3133-420 | USB 通信控制 | 中國 |
| HD3133-430 | RS-232C 通信控制 | 中國 |
LED 出光頭
| 型式 | 照射型 (附鏡頭) | 照射範圍 | 尺寸 |
| HD3133-□10 (1) | 標準型 HD3133-200 | ∅3 | 60 |
| HD3133-□20 (1) | 標準型 HD3133-210 | ∅6 | 60 |
| HD3133-□30 (1) | 標準型 HD3133-220 | ∅8 | 60 |
| HD3133-□40 | ∅12 | 54 | |
| HD3133-□50 | 照射型 | ∅9 | 60 |
| HD3133-□60 | 直角照射型-中焦點 | ∅6 | 69 |
| HD3133-□70 | 直角照射型-長焦點 | ∅7 | 66.5 |
| HD3133-□80 | 直線射束型-廣範圍照射 | 20mm×6mm | 56 |
| HD3133-□90 | 直線射束型-部份照明 | 12mm×4mm | 60 |
(1) LED出光頭+集光透鏡配套共同型號
□ 選擇UV最大波長 (0：365nm , 1：385nm)
集光透鏡
| 型式 | 照射範圍 | 識別數量 |
| HD3133-200 | ∅3 | 1件 |
| HD3133-210 | ∅6 | 2件 |
| HD3133-220 | ∅8 | 3件 |
專用配件
| 型式 | 貨名 |
| HD3133-100 | 關閉連接器 |
* 1頭、3頭驅動或2光獨立控制時候使用
* LED控制器購買時附屬
