知識分享：ZEISS Industrial Lenses 工業鏡頭特點
追求精度的新境界

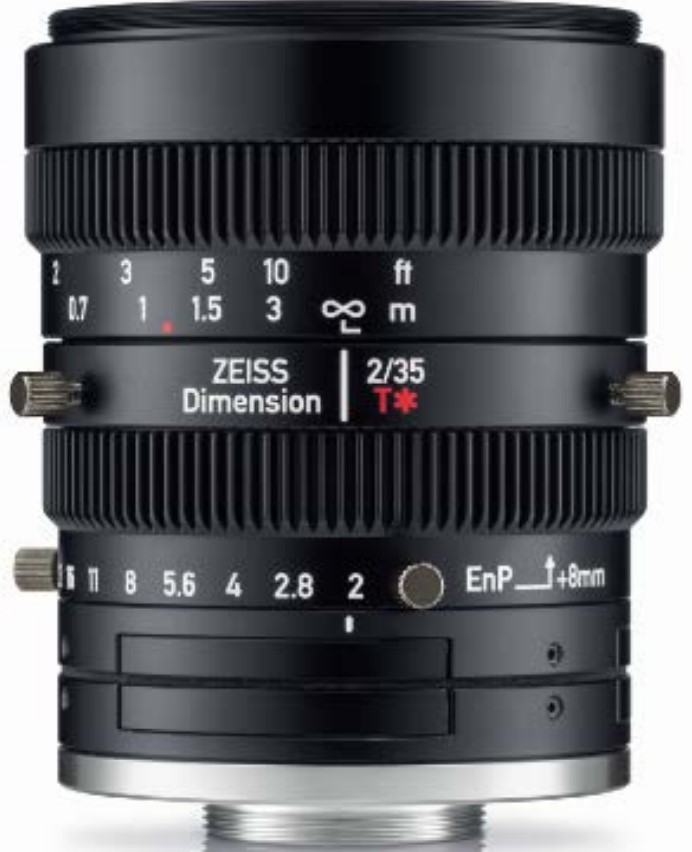

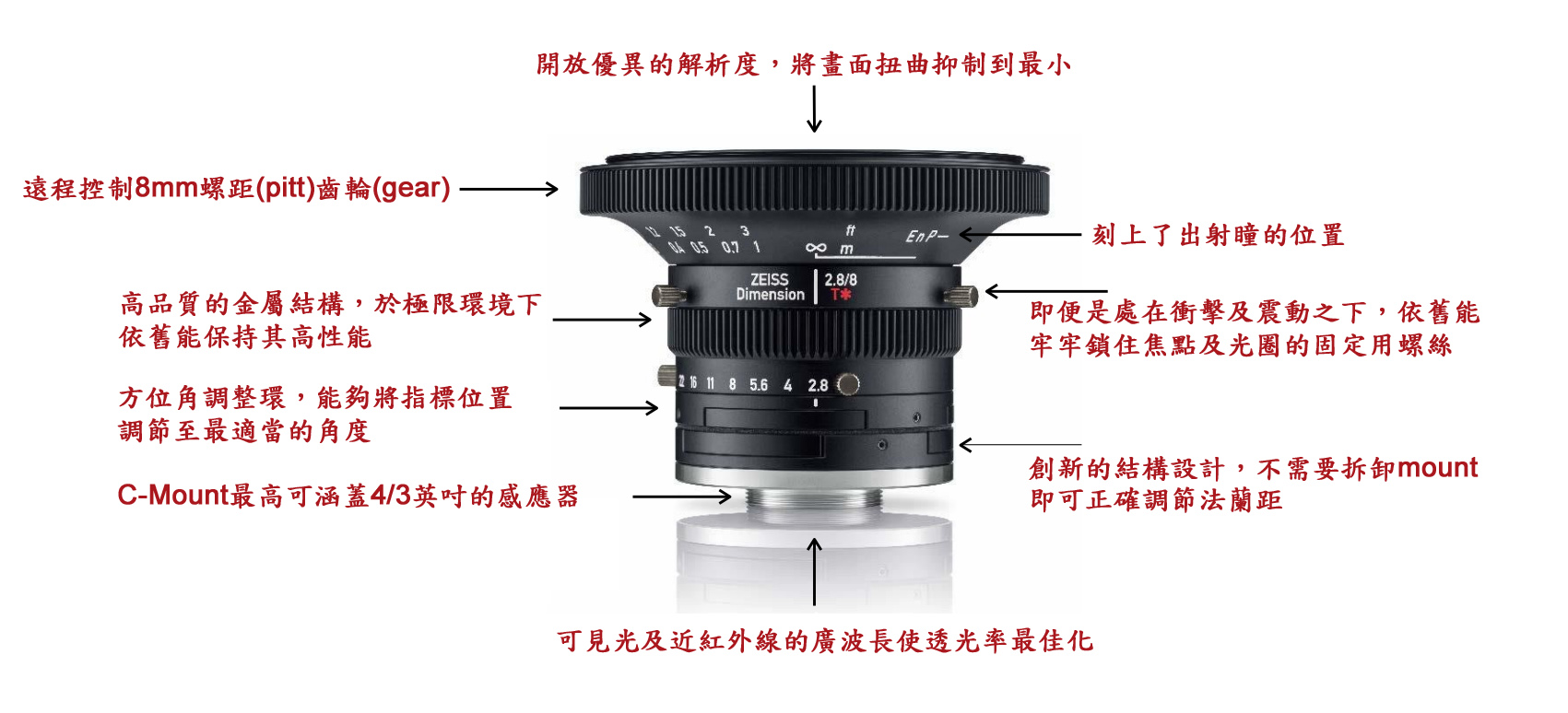

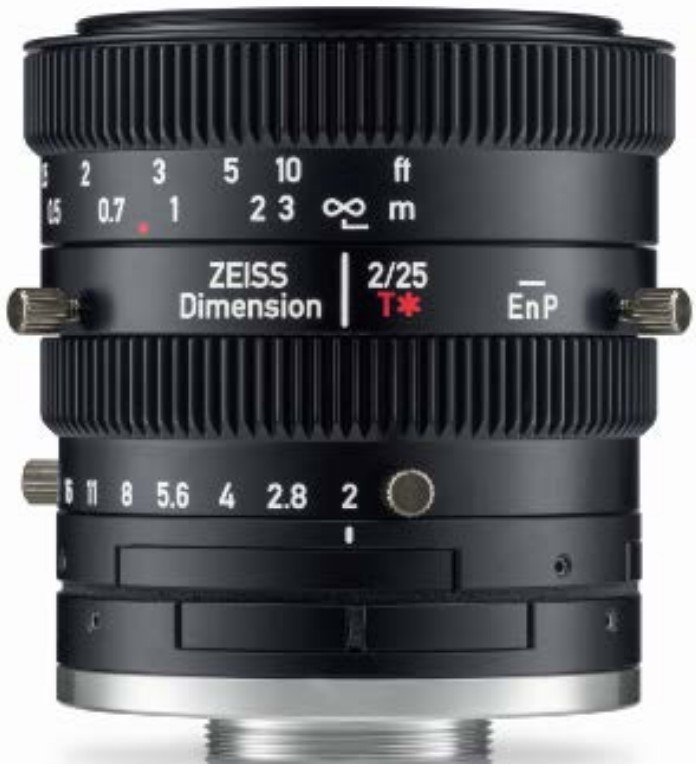

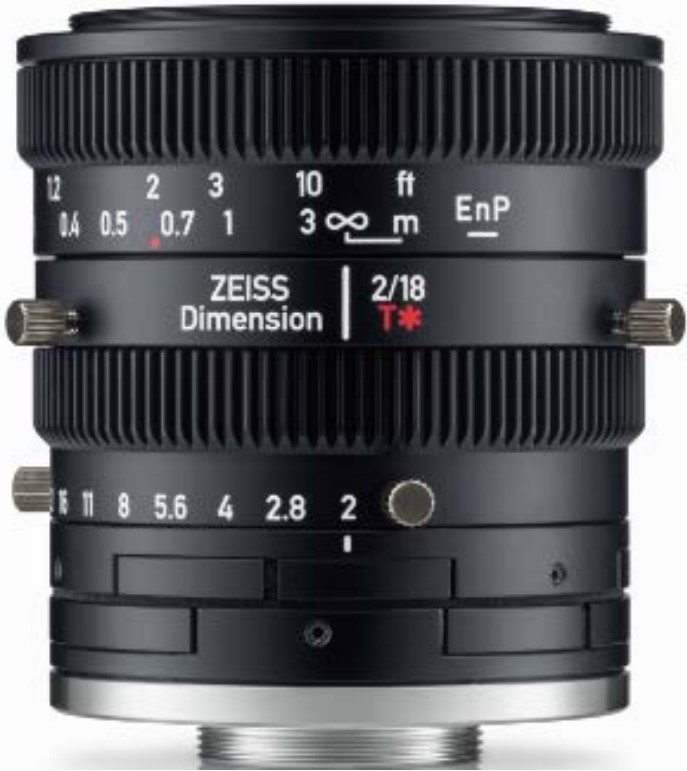

■ 擁有卓越畫質的小型鏡頭
■ 能正確調整的法蘭距
■ 高等級的金屬製鏡筒，能應付各種極限環境
■ 可見光及近紅外線光的廣波長使透光率最佳化
■ 固定用螺絲應付衝擊及震動等情況
Mount : C-Mount (法蘭距 17.526mm)
感應器格式 : 線性掃描可到21.6 mm、區域掃描可到 17.3mm × 13.0 mm (4/3 型感應器)
解析度 : 畫素尺寸2.0 µm (對比度 30 ％ 時)
技術革新
 |  |
| 電腦、感應器、相機等相關裝置的性能提升 | 増加高精密度的MV解決方案 |
| → 畫素尺寸 ↓↓ | |
| → 感應器尺寸 ↑ | |
| → FPS ↑↑ | |
| → 資料數據輸出 ↑ | |
 |  |
| 中/下階的感應器、相機、電腦的單價跌落 | 結論 |
→ MV解決方案的的加倍普及 | 自動檢查率↑ |
| 100%檢查 (普及) |
新鏡頭的目標
現狀: Interlock / Interlock Compact / Classic-I / ZM-I / Otus
→ 採用全片幅感應器(36mm × 24mm)之尖端應用

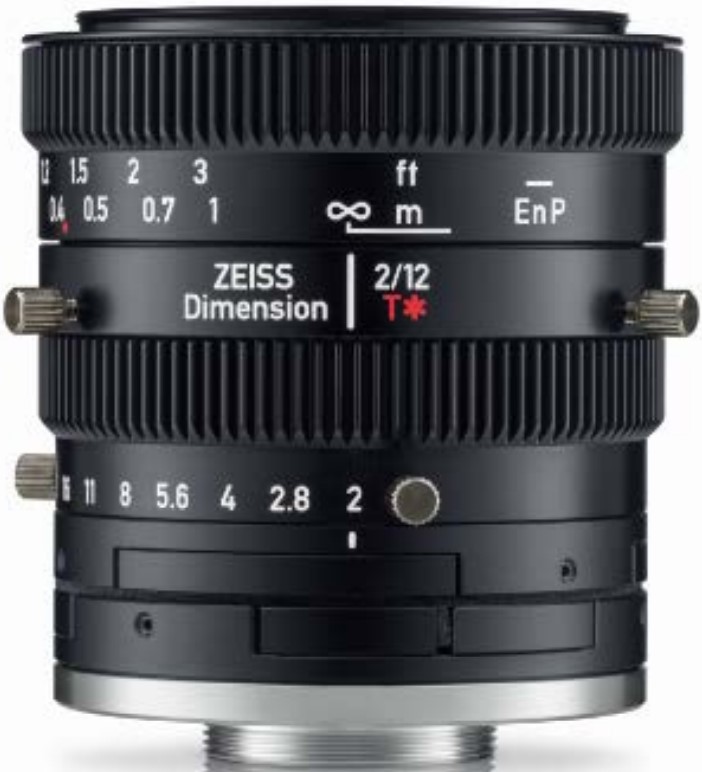

新鏡頭: Dimension
→ 小空間追求高解析度的拍攝環境，小型鏡頭為提供屬於ZEISS品質的寫實成像
 | + 最高可涵蓋4/3英吋的感應器 | |
| + 高解析 | ||
| + 最大C-Mount | ||
| + 大幅削減重量/尺寸 | ||
| + 牢固的外殼 |
特徵 |

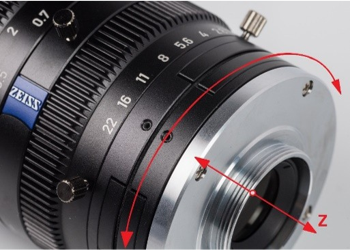

| 鏡後距調節機構(申請專利中) | ||
 | 不用拆卸 mount，僅用 2 個步驟可以調節法蘭距離 | |
| ■ 把距離 mount 最近調節環的3個螺絲拆掉 | ||
| ■ 轉動鏡頭後方，可於Z方向調節 ±0.2 mm (0.05英吋) | ||
優點 不需將鏡頭/相機交由他人，能自行調整製作公差導致的差分 (FFD)，從而得到最高畫質 | ||
| 方位角調節機構 | ||
| 能夠360°調節方位角，因此能將焦點與光圈指標，調整到最佳角度 |  | |
| ■ 把距離 mount 第二近的調節環3個螺絲拆掉 | ||
| ■ 轉動鏡頭前方，直到最佳角度，持續旋轉鏡筒(身) | ||
| 優點 機器視覺系統，有時候鏡頭會被設置，比較難操作的位置及方向 透過方位角調整環之調節，指標能更改成容易讀取的角度 | ||

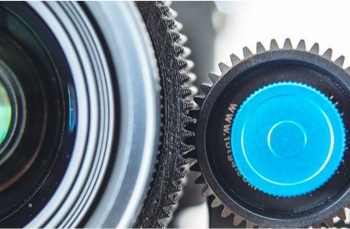

| 聚焦環 / 光圈齒輪環 | ||
 | 實現遠程控制的齒輪 | |
| ■ 聚焦環/光圈環上裝有標準規格的8mm螺距齒輪 | ||
| 優點 變更焦距手動進行作業既耗時，對焦的精準度也會出現偏差 但使用齒輪進行遠程/自動操作，能夠縮短作業中斷時間 同時也能持續保有高精準度 | ||
| 高解析力 | ||
| 支援目前市面上，高階感應器及未來的感應器之高解析力 |  | |
| ■ 採用高級玻璃，設計最新鏡頭，具備2.0 µm解析度 | ||
| 優點 拍攝1次可留下細膩的影像，實現更高精確度的檢查作業 拍攝次數的銳減，縮短整體檢查作業的時間 | ||
| 光譜透光率 | ||
 | 廣波長之光譜透光 | |
| ■ ZEISS 獨有的T*表面塗層濾光作業，透過400-1200nm(>40%)的可見光 | ||
| 及近紅外線的廣波長使透光率最佳化 | ||
| 優點 支援各項近紅外線之應用(太陽能板檢查/食物揀選分類/科學物質檢測等) | ||
| 金屬製鏡筒 | ||
| 高品質金屬製程，於極限環境下依然能保有高性能 |  | |
| ■ 100g/s*的抗衝擊耐久度 | ||
| ■ 20 ～ 500Hz*的範圍內能達到1.6g的抗振耐久度 | ||
| ■ -20° ~ +50°的範圍內皆可使用 | ||
| ■ 對於溫度及衝擊的耐久度可達到65°K/6.5分 | ||
| 優點 高速振動的鐵軌及極限環境下使用也安全無虞 | ||

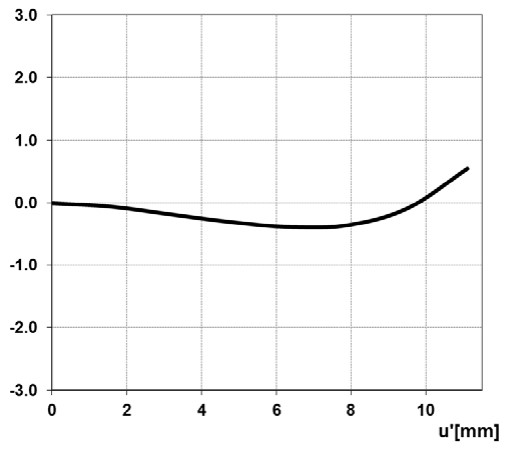

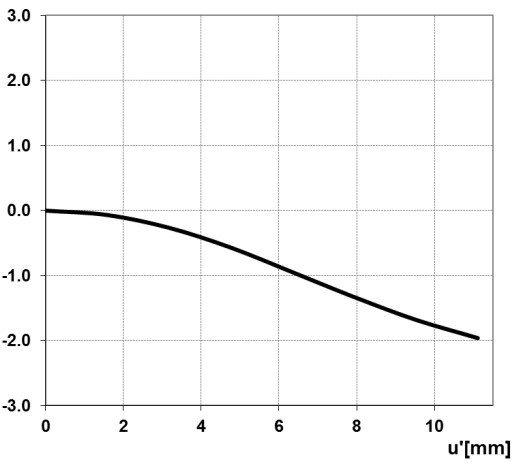

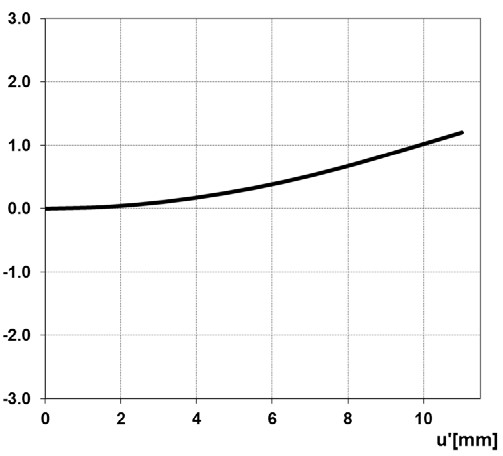

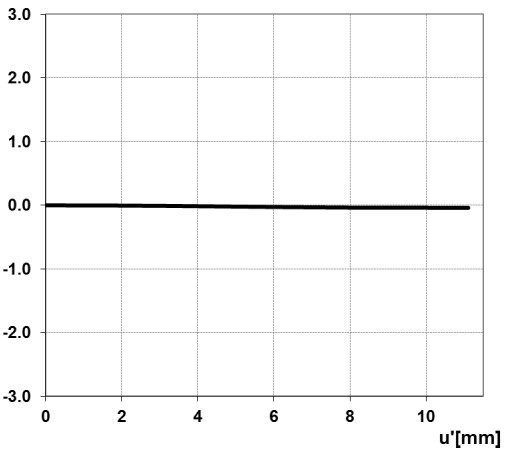

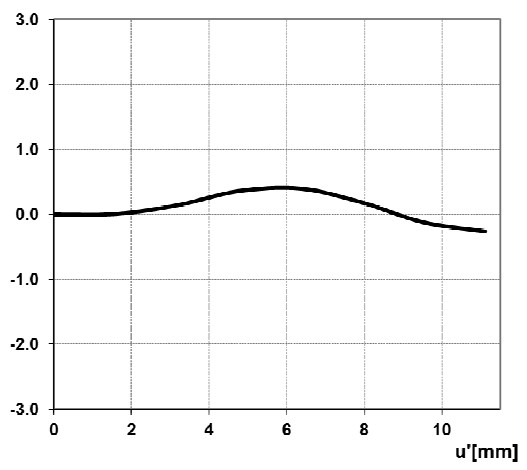

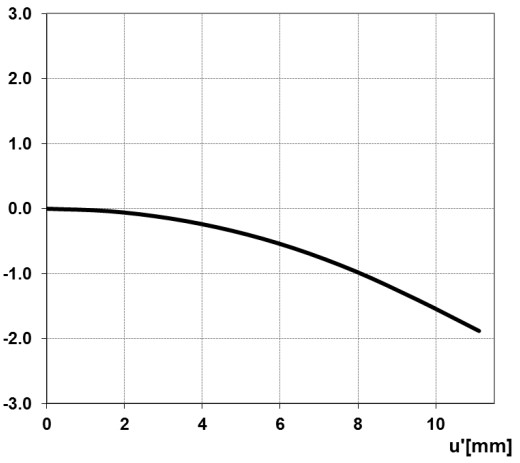

| 畸變 | ||||
 | ZEISS Dimension 2.8/8 | ZEISS Dimension 2/12 | ZEISS Dimension 2/18 | |
 |  |  | ||

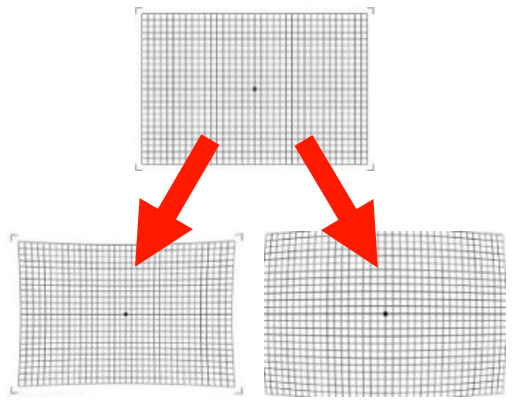

| Positive and negative distortion issue | ZEISS Dimension 2/25 | ZEISS Dimension 2/35 | ZEISS Dimension 2/50 | |
 |  |  |  | |

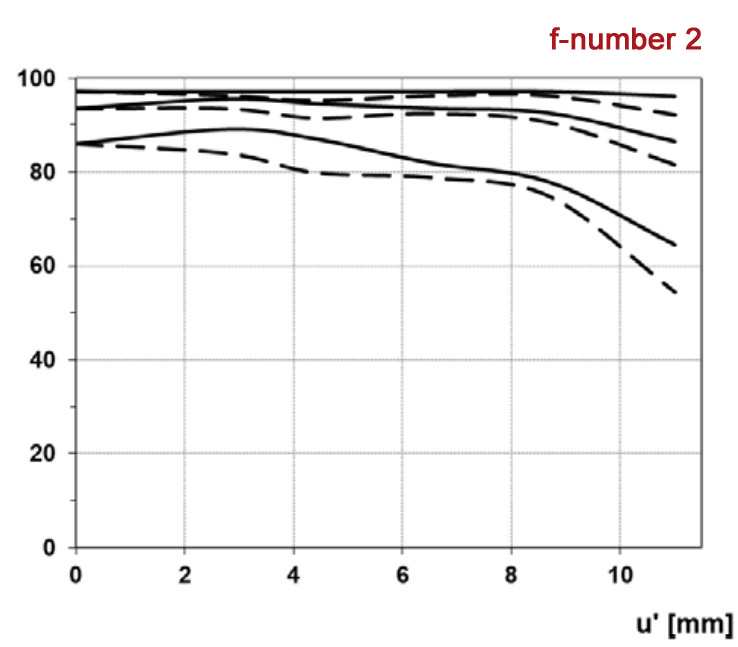

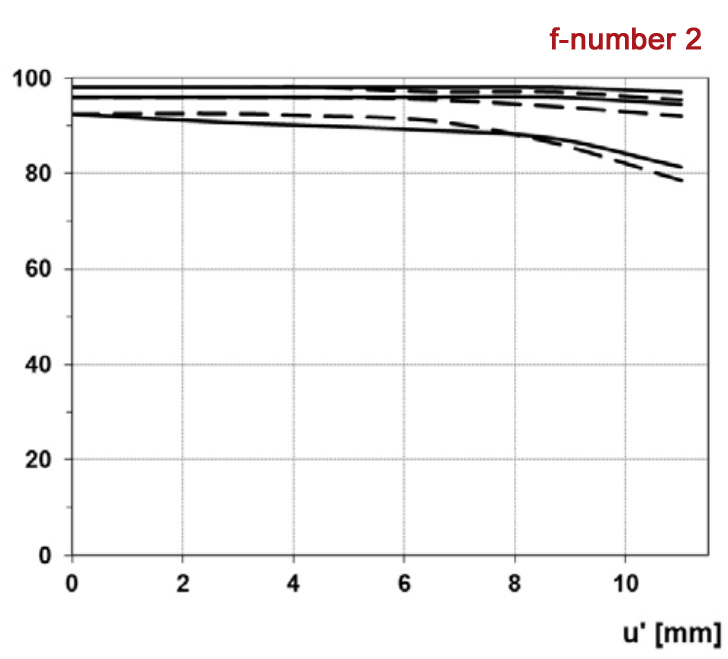

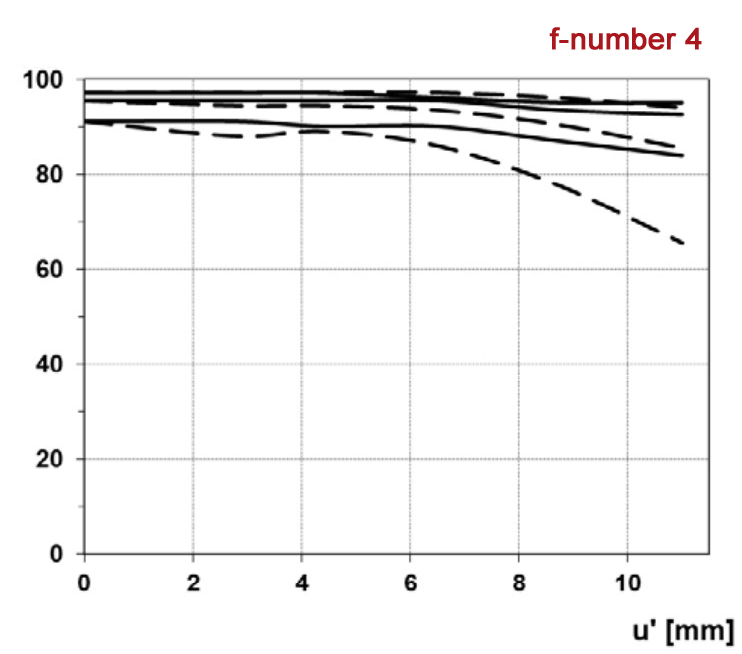

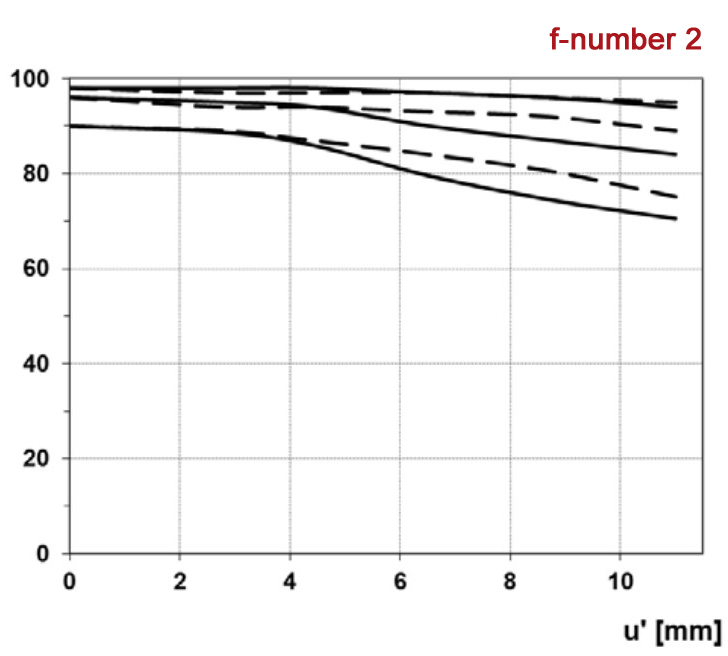

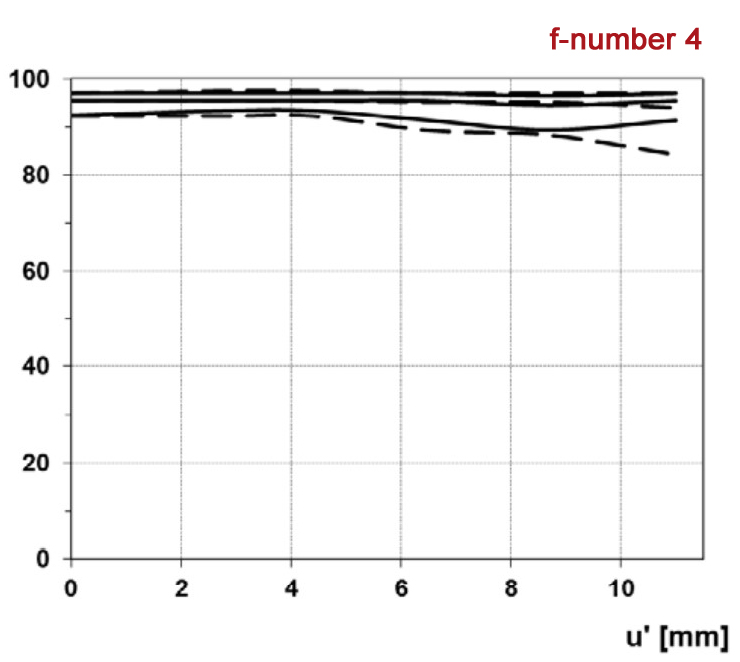

| MTF | ||||
| ZEISS Dimension | Comparable lens | |||
根據鏡頭類型和使用環境，中心超過 2.0µm，實現 1.45µm 像素大小的解析度 (30% 對比度) |  |  | ||
| ZEISS Dimension 2.8/8 | ZEISS Dimension 2/12 | |||
 |  |  |  | |
| ZEISS Dimension 2/18 | ZEISS Dimension 2/25 | |||
 |  |  |  | |
| ZEISS Dimension 2/35 | ZEISS Dimension 2/50 | |||
 |  |  |  | |

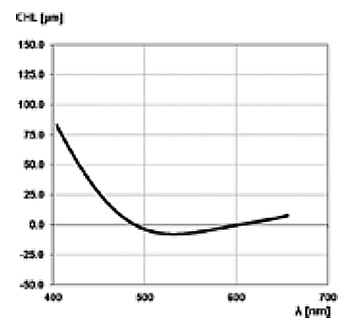

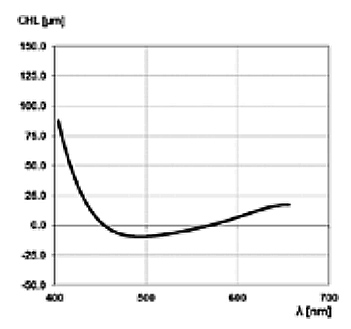

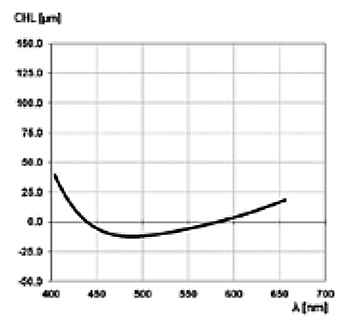

| 色像差 | |||
© STEMMER IMAGING | ZEISS Dimension 2.8/8 | ZEISS Dimension 2/12 | ZEISS Dimension 2/18 |
 |  |  |  |
| ZEISS Dimension 2/25 | ZEISS Dimension 2/35 | ZEISS Dimension 2/50 | |
 |  |  |  |
Barcode scanning and logistics | |||

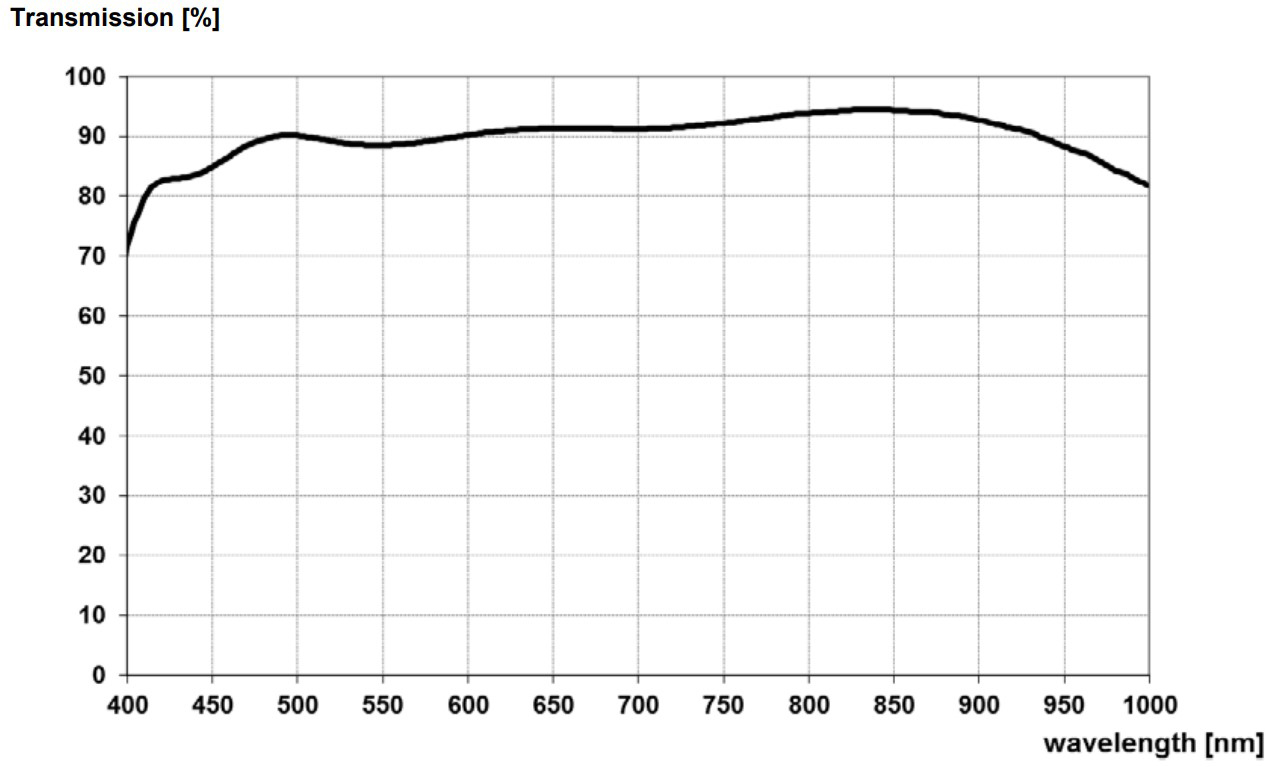

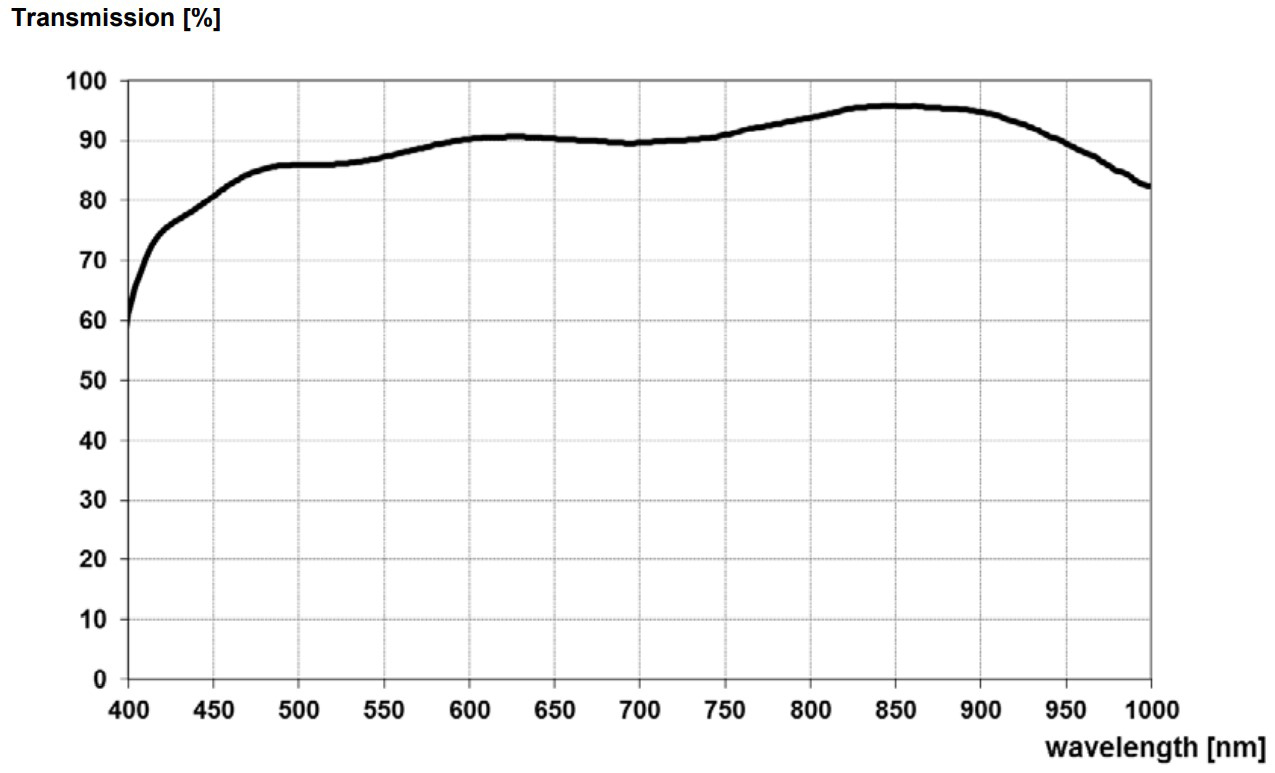

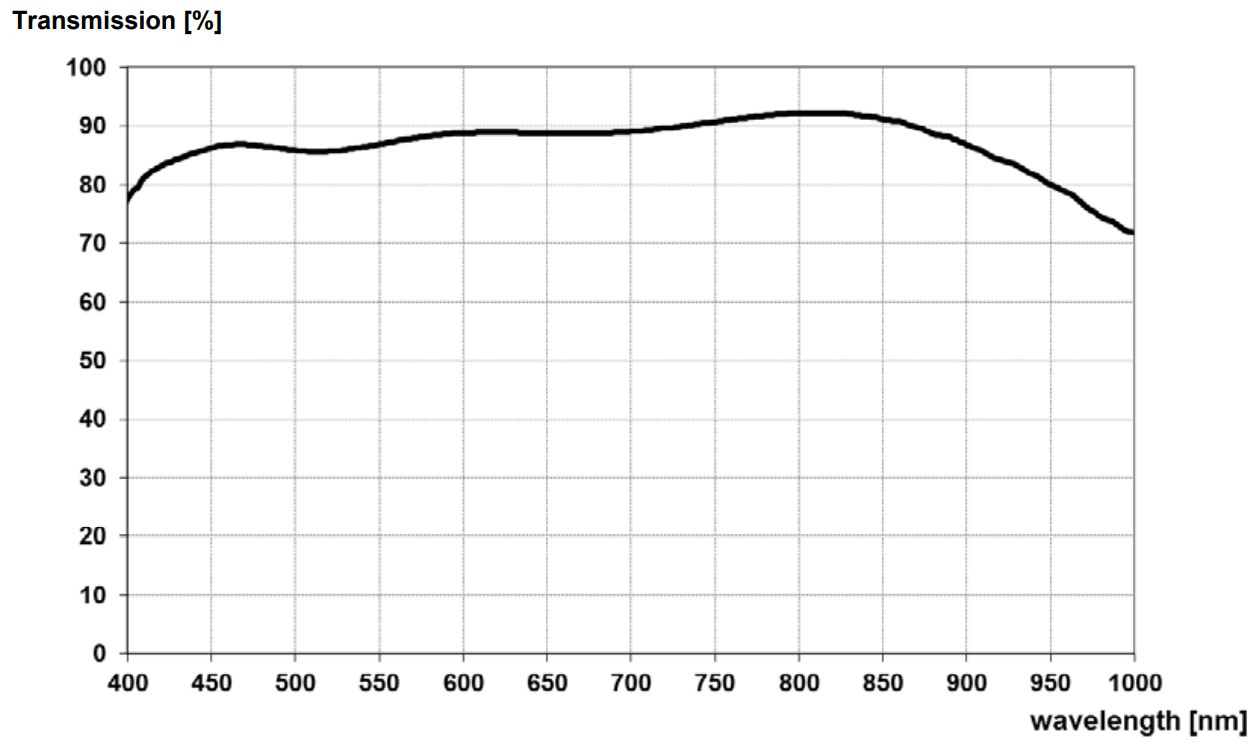

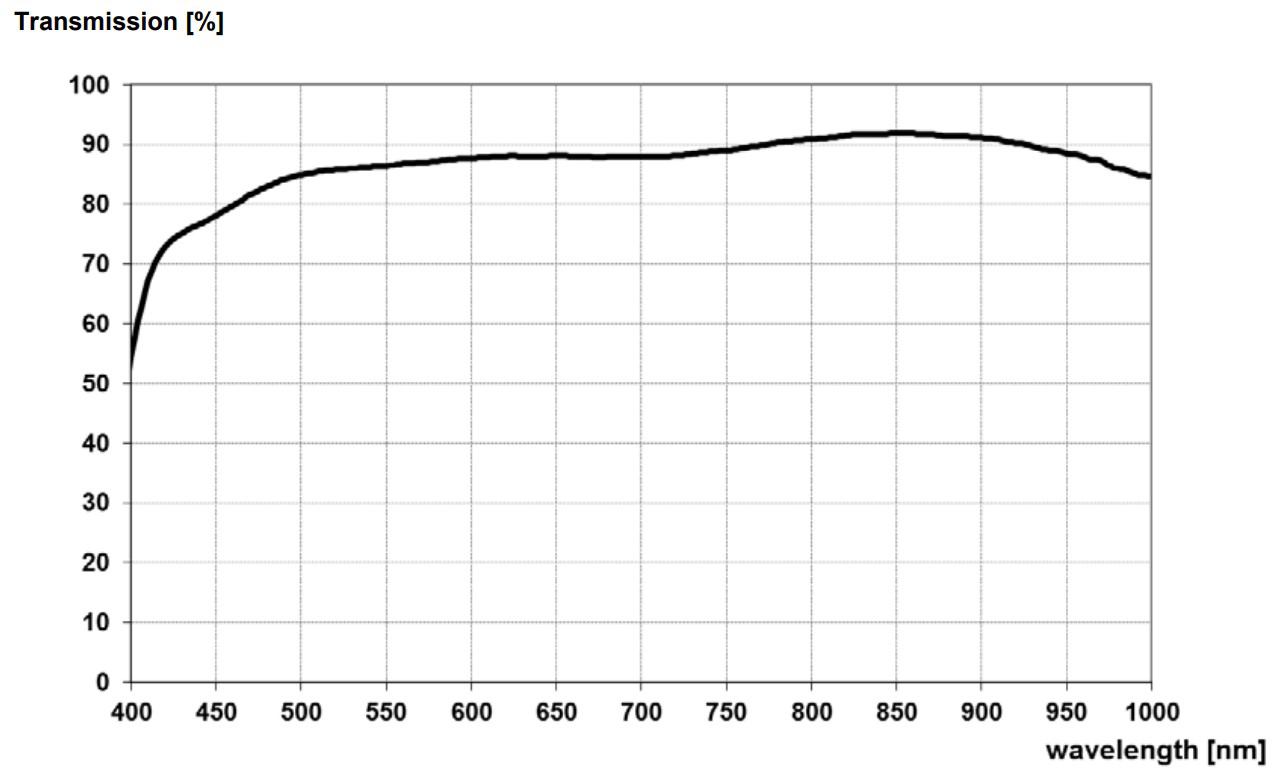

光譜透光率 | |||
| ZEISS Dimension 2.8/8 | ZEISS Dimension 2/12 | ZEISS Dimension 2/18 | |
 |  |  |  |
Food- & Waste sorting | |||
| ZEISS Dimension 2/25 | ZEISS Dimension 2/35 | ZEISS Dimension 2/50 | |
 |  |  |  |
Print/color inspection | |||

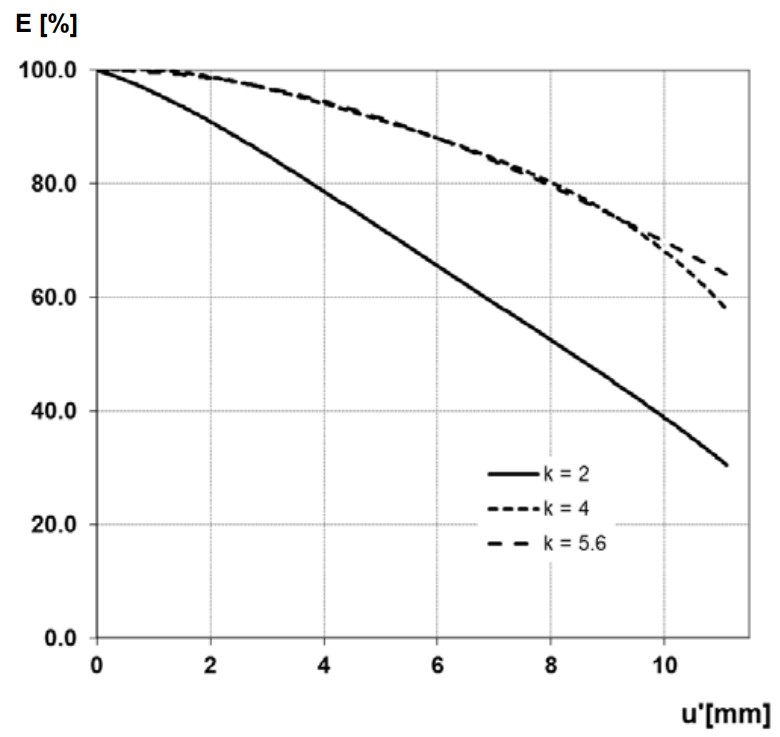

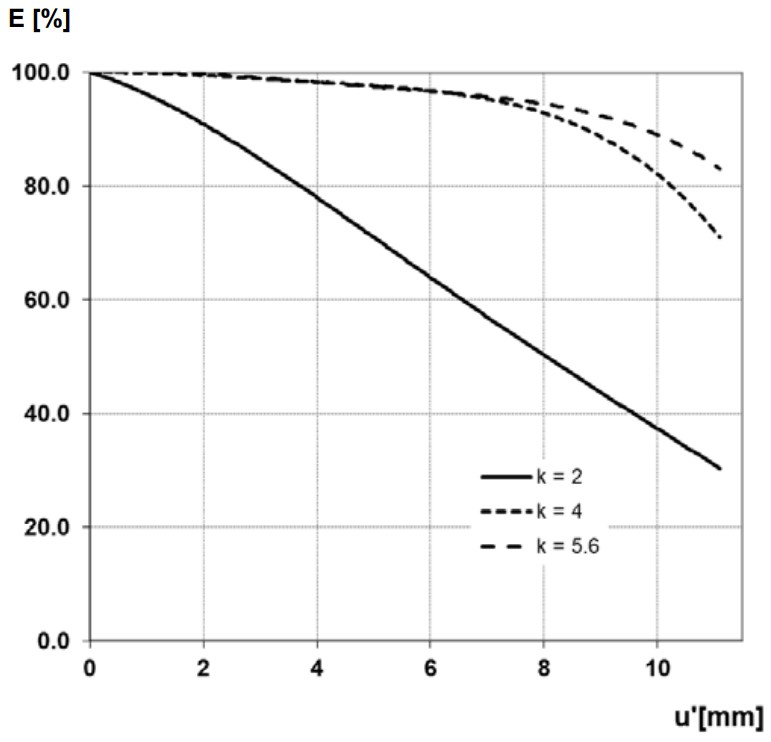

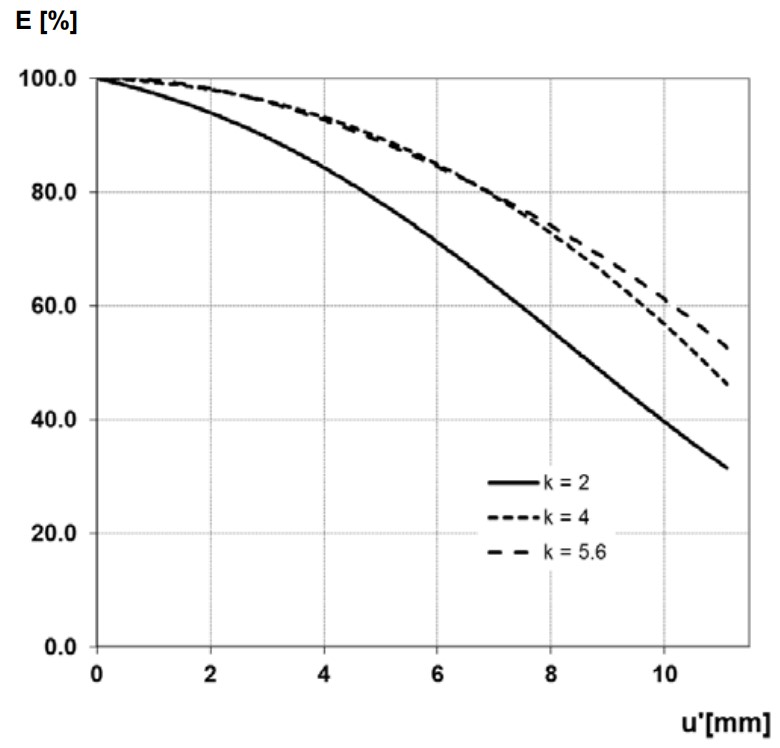

| 周邊光量 | |||
| ZEISS Dimension 2.8/8 | ZEISS Dimension 2/12 | ZEISS Dimension 2/18 | |
 |  |  |  |
| ZEISS Dimension 2/25 | ZEISS Dimension 2/35 | ZEISS Dimension 2/50 | |
|  |  |  |
Tire inspection by Carl ZEISS Optotechnik GmbH | |||
| Spec | ||||||
 |  |  |  |  |  | |
| Dimension 2.8/8 | Dimension 2/12 | Dimension 2/18 | Dimension 2/25 | Dimension 2/35 | Dimension 2/50 | |
Min. Working Distance | 99mm (0.32ft) | 101mm (0.33ft) | 88mm (0.29ft) | 153mm (0.50ft) | 209mm (0.69ft) | 311mm (1.02ft) |
Filter Thread | M72 × 0.75mm | M43 × 0.75mm | M43 × 0.75mm | M43 × 0.75mm | M49 × 0.75mm | M49 × 0.75mm |
Distortion | 0.8% | 0.8% | 1.8% | 0.04% | 1.9% | 1.3% |
Weight | 368g (0.81lbs) | 264g (0.58lbs) | 294g (0.65lbs) | 283g (0.62lbs) | 323g (0.71lbs) | 306g (0.67lbs) |
Length | 59mm (2.32“) | 60mm (2.36”) | 61mm (2.40“) | 60mm (2.36”) | 70mm (2.76”) | @inf: 69mm (2.72”) |
